Четырехсторонние продольно-фрезерные станки Gau Jing серии GS
Особенности модели серия GS
Модель GS-523U
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-125
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6-25
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 125-150
Диаметр инструмента на вертикальных шпинделях, мм 125-180
Диаметр инструмента на горизонтальных шпинделях, мм 125-180
Диаметр инструмента на последнем нижнем шпинделе, мм 125-205
Мощность привода горизонтальных шпинделей, кВт 5,5
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода универсальных шпинделей, кВт 3,75
Мощность привода подачи, кВт 2,25
Длина подающего стола 2000
Габариты станка (LxWxH), мм 4100x1680x1720
Вес станка, кг 3800
- Скорость подачи до 25 м/мин обеспечивает высокую производительность (опционально: скорость подачи до 40 м/мин)
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Установка системы подачи укороченных заготовок (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей 7200 об/мин, 8000 об/мин (опция)
- Возможность установки универсального шпинделя
Модель GS-523U
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-125
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6-25
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 125-150
Диаметр инструмента на вертикальных шпинделях, мм 125-180
Диаметр инструмента на горизонтальных шпинделях, мм 125-180
Диаметр инструмента на последнем нижнем шпинделе, мм 125-205
Мощность привода горизонтальных шпинделей, кВт 5,5
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода универсальных шпинделей, кВт 3,75
Мощность привода подачи, кВт 2,25
Длина подающего стола 2000
Габариты станка (LxWxH), мм 4100x1680x1720
Вес станка, кг 3800
Четырехсторонние продольно-фрезерные станки Gau Jing серии GN
Особенности модели серия GN
Модель GN-6S23
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6-40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 100-160
Диаметр инструмента на вертикальных шпинделях, мм 100-180
Диаметр инструмента на горизонтальных шпинделях, мм 100-200
Диаметр инструмента на последнем нижнем шпинделе, мм 100-250
Мощность привода 1-го горизонтального шпинделя, кВт 5,5
Мощность привода вертикальных и горизонтальных шпинделей, кВт 7,5
Мощность привода универсального шпинделя (для моделей с индексом U), кВт 5,5
Длина подающего стола 1800
Габариты станка (LxWxH), мм 3945x1870x1840
Вес станка, кг 4400
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Пазовый стол (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей 7200 об/мин, 8000 об/мин (опция)
- Установка универсального шпинделя (опция)
Модель GN-6S23
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6-40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 100-160
Диаметр инструмента на вертикальных шпинделях, мм 100-180
Диаметр инструмента на горизонтальных шпинделях, мм 100-200
Диаметр инструмента на последнем нижнем шпинделе, мм 100-250
Мощность привода 1-го горизонтального шпинделя, кВт 5,5
Мощность привода вертикальных и горизонтальных шпинделей, кВт 7,5
Мощность привода универсального шпинделя (для моделей с индексом U), кВт 5,5
Длина подающего стола 1800
Габариты станка (LxWxH), мм 3945x1870x1840
Вес станка, кг 4400
Четырехсторонние продольно-фрезерные станки Gau Jing серии GNS
Особенности модели серия GNS
МОДЕЛЬ GNS-4S18 GNS-5S18 GNS-6S18 GNS-8S23
Ширина заготовки, мм
GNS-4S18 GNS-5S18 GNS-6S18 25-180
GNS-8S23 10-230
Толщина заготовки, мм 125
Скорость подачи, м/мин
GNS-4S18 GNS-5S18 GNS-6S18 6-24
GNS-8S23 6-36
Диаметр шпинделей, мм 40
Диаметр на 1-ом нижнем горизонт. шпинделе, мм
GNS-5S18 GNS-6S18 125
GNS-8S23 100-180
Диаметр на вертикальных шпинделях, мм 100-300
Осевой ход вертикальных пильных шпинделей, мм 5
Длина стола, мм 1800
Габариты станка, мм: длина х ширина х высота
GNS-4S18 3250х2100х1950
GNS-5S18 3800х2100х1950
GNS-6S18 4550х2100х1950
GNS-8S23 5250х2100х1950
Транспортн. габариты, мм: длина х ширина х высота
GNS-4S18 3400х2280х2100
GNS-5S18 3950х2280х2100
GNS-6S18 4670х2280х2100
GNS-8S23 5400х2280х2100
Вес станка, кг
GNS-4S18 3600
GNS-5S18 4000
GNS-6S18 4800
GNS-8S23 5700
Вес станка транспортный, кг
GNS-4S18 4200
GNS-5S18 4700
GNS-6S18 5500
GNS-8S23 6500
- Скорость подачи до 24 м/мин обеспечивает высокую производительность
- Вертикальные шпиндели для пиления
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Установка механизма с системой воздушного охлаждения пилы для снижения температуры пилы и продления срока службы пилы (опция)
- Регулировка частоты вращения для пильных шпинделей позволяет регулировать скорость с учетом плотности и вибрации древесного материала (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение скорости подачи (опция)
МОДЕЛЬ GNS-4S18 GNS-5S18 GNS-6S18 GNS-8S23
Ширина заготовки, мм
GNS-4S18 GNS-5S18 GNS-6S18 25-180
GNS-8S23 10-230
Толщина заготовки, мм 125
Скорость подачи, м/мин
GNS-4S18 GNS-5S18 GNS-6S18 6-24
GNS-8S23 6-36
Диаметр шпинделей, мм 40
Диаметр на 1-ом нижнем горизонт. шпинделе, мм
GNS-5S18 GNS-6S18 125
GNS-8S23 100-180
Диаметр на вертикальных шпинделях, мм 100-300
Осевой ход вертикальных пильных шпинделей, мм 5
Длина стола, мм 1800
Габариты станка, мм: длина х ширина х высота
GNS-4S18 3250х2100х1950
GNS-5S18 3800х2100х1950
GNS-6S18 4550х2100х1950
GNS-8S23 5250х2100х1950
Транспортн. габариты, мм: длина х ширина х высота
GNS-4S18 3400х2280х2100
GNS-5S18 3950х2280х2100
GNS-6S18 4670х2280х2100
GNS-8S23 5400х2280х2100
Вес станка, кг
GNS-4S18 3600
GNS-5S18 4000
GNS-6S18 4800
GNS-8S23 5700
Вес станка транспортный, кг
GNS-4S18 4200
GNS-5S18 4700
GNS-6S18 5500
GNS-8S23 6500
Четырехсторонние продольно-фрезерные станки Gau Jing серии GA
Особенности модели серия GA
Модель GA-723A
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-160
Скорость подачи, м/мин 6-40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40/50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 110-180
Диаметр инструмента на вертикальных шпинделях, мм 110-250
Диаметр инструмента на горизонтальных шпинделях, мм 110-250
Диаметр инструмента на последнем нижнем шпинделе, мм 110-305
Мощность привода 1-го горизонтального шпинделя, кВт 7,5
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода 1 -го верхнего горизонтального шпинделя, кВт 11
Мощность привода 2 -го верхнего горизонтального шпинделя, кВт 7,5
Мощность привода последнего нижнего шпинделя, кВт 11
Длина подающего стола 1800
Габариты станка (LxWxH), мм 5660x2010x1890
Вес станка, кг 7200
- Ширина обработки до 230 мм
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Опционально увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин, 15-150 м/мин
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Установка гидрозажимных контропор на горизонтальных шпинделях (опция)
- Установка джойнтеров для прямых и профильных ножей (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей (опция)
- Увеличение универсального шпинделя (опция)
Модель GA-723A
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-160
Скорость подачи, м/мин 6-40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40/50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 110-180
Диаметр инструмента на вертикальных шпинделях, мм 110-250
Диаметр инструмента на горизонтальных шпинделях, мм 110-250
Диаметр инструмента на последнем нижнем шпинделе, мм 110-305
Мощность привода 1-го горизонтального шпинделя, кВт 7,5
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода 1 -го верхнего горизонтального шпинделя, кВт 11
Мощность привода 2 -го верхнего горизонтального шпинделя, кВт 7,5
Мощность привода последнего нижнего шпинделя, кВт 11
Длина подающего стола 1800
Габариты станка (LxWxH), мм 5660x2010x1890
Вес станка, кг 7200

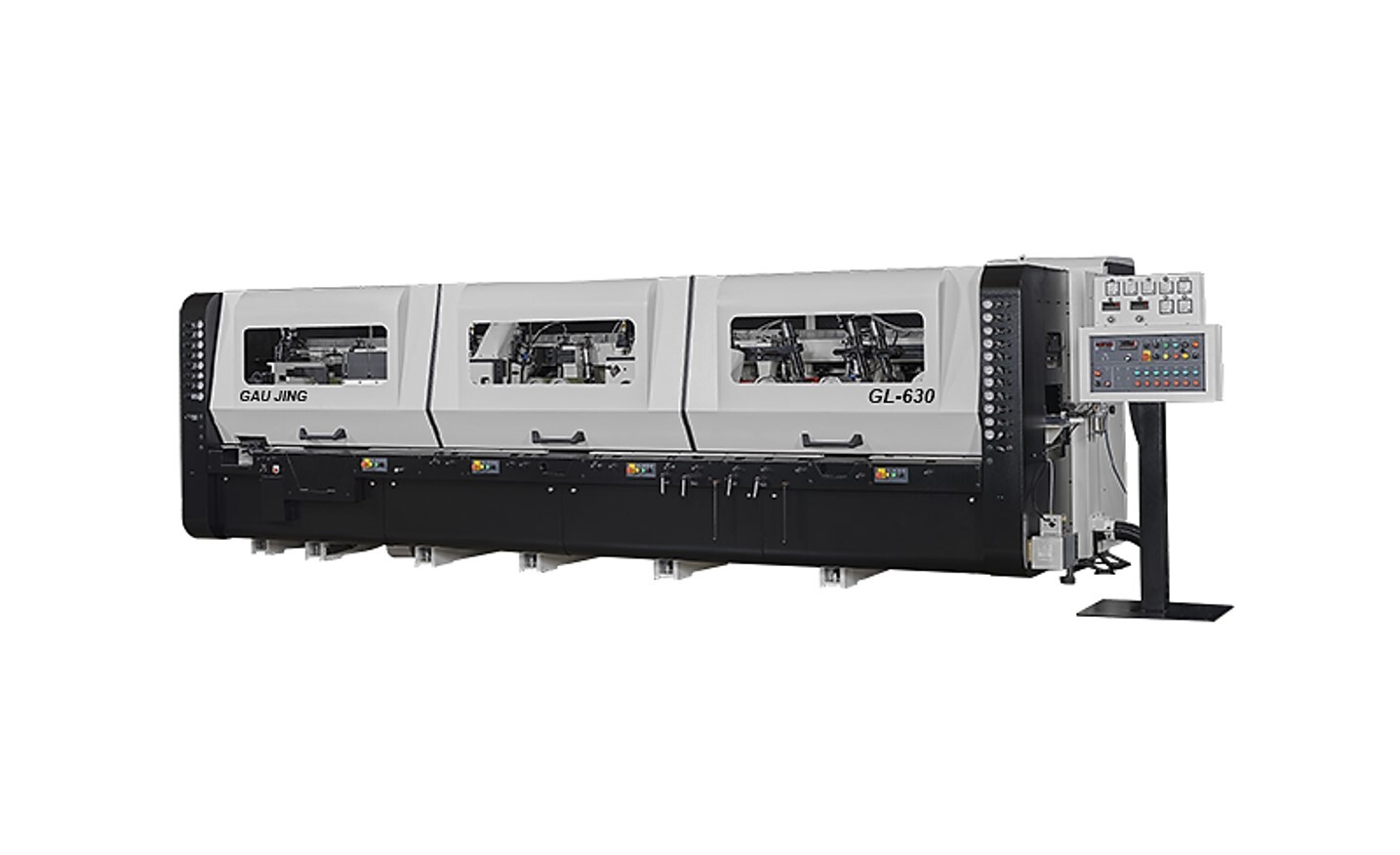

Четырехсторонние продольно-фрезерные станки Gau Jing серии GL
Особенности модели серия GL
Модель GL-730
Ширина заготовки, мм 10..300
Толщина заготовки, мм 7..160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6..40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 110-180
Диаметр инструмента на вертикальных шпинделях, мм 110-250
Диаметр инструмента на горизонтальных шпинделях, мм 110-250
Диаметр инструмента на последнем нижнем шпинделе, мм 110-305
Мощность привода 1-го горизонтального шпинделя, кВт 11
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода горизонтальных шпинделей, кВт 11\
Длина подающего стола 1800
Габариты станка (LxWxH), мм 6210x2080x1890
Вес станка, кг 9800
- Ширина обработки до 300 мм
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Увеличение мощности всех шпинделей (опция)
- Увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин (опция)
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Установка универсального шпинделя (опция)
- Установка универсального шпинделя (опция)
- Установка джойнтеров для профильных ножей (опция)
Модель GL-730
Ширина заготовки, мм 10..300
Толщина заготовки, мм 7..160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6..40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 110-180
Диаметр инструмента на вертикальных шпинделях, мм 110-250
Диаметр инструмента на горизонтальных шпинделях, мм 110-250
Диаметр инструмента на последнем нижнем шпинделе, мм 110-305
Мощность привода 1-го горизонтального шпинделя, кВт 11
Мощность привода вертикальных шпинделей, кВт 7,5
Мощность привода горизонтальных шпинделей, кВт 11\
Длина подающего стола 1800
Габариты станка (LxWxH), мм 6210x2080x1890
Вес станка, кг 9800
Четырехсторонние продольно-фрезерные станки Gau Jing серии GH
Особенности модели серия GH
Модель GH серия
Ширина заготовки, мм 20 – 230
Толщина заготовки, мм 10 – 160
Скорость подачи, м/мин 20..200
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 160 – 210
Диаметр инструмента на вертикальных шпинделях, мм 160 – 230
Диаметр инструмента на горизонтальных шпинделях, мм 160 – 250
Диаметр инструмента на последнем нижнем шпинделе, мм 160 – 250
- Скорость подачи до 200 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Увеличение толщины обработки 200 мм, 250 мм (опция)
- Увеличение скорости подачи (опция)
- Установка универсального шпинделя (опция)
- Установка джойнтеров для прямых ножей (опция)
- Установка джойнтеров для профильных ножей (опция)
Модель GH серия
Ширина заготовки, мм 20 – 230
Толщина заготовки, мм 10 – 160
Скорость подачи, м/мин 20..200
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 160 – 210
Диаметр инструмента на вертикальных шпинделях, мм 160 – 230
Диаметр инструмента на горизонтальных шпинделях, мм 160 – 250
Диаметр инструмента на последнем нижнем шпинделе, мм 160 – 250
Четырехсторонние продольно-фрезерные станки Gau Jing серии GL 45
Особенности модели серия GL 45
Модель GL-645
Ширина заготовки, мм 30 - 450
Толщина заготовки, мм 10 - 160
Скорость подачи, м/мин 6 - 40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 160-203
Диаметр инструмента на вертикальных шпинделях, мм 160-250
Диаметр инструмента на горизонтальных шпинделях, мм 160-250
Диаметр инструмента на последнем нижнем шпинделе, мм 160-250
Длина подающего стола 1000
Габариты станка (LxWxH), мм 5600x2270 x2077
Вес станка, кг 18000
- Ширина обработки до 450 мм
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин (опция)
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Установка универсального шпинделя (опция)
- Установка джойнтеров для прямых ножей (опция)
- Установка джойнтеров для профильных ножей (опция)
- Осевая осцилляция горизонтальных шпинделей с амплитудой колебания 30 мм (опция)
Модель GL-645
Ширина заготовки, мм 30 - 450
Толщина заготовки, мм 10 - 160
Скорость подачи, м/мин 6 - 40
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 50
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 160-203
Диаметр инструмента на вертикальных шпинделях, мм 160-250
Диаметр инструмента на горизонтальных шпинделях, мм 160-250
Диаметр инструмента на последнем нижнем шпинделе, мм 160-250
Длина подающего стола 1000
Габариты станка (LxWxH), мм 5600x2270 x2077
Вес станка, кг 18000
Четырехсторонние продольно-фрезерные станки Gau Jing серии GS для коротких деталей от 120мм
Особенности модели серия GS
Модель GS-5S23 GS-6S23
Ширина заготовки, мм 30 – 230
Толщина заготовки, мм 10-125
Скорость подачи, м/мин 6-40
Минимальная длина обработки, мм 120
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 100 - 150
Диаметр инструмента на вертикальных шпинделях, мм 100 – 180
Диаметр инструмента на горизонтальных шпинделях, мм 100 - 180
Диаметр инструмента на последнем нижнем шпинделе, мм 100 –205
Мощность привода 1-го горизонтального шпинделя, кВт 5.5
Мощность привода вертикальных шпинделей, кВт
GS-5S23 7.5
GS-6S23 11
Мощность привода верхних горизонтальных шпинделей, кВт 5.5
Мощность привода последнего нижнего шпинделя, кВт 5.5
Мощность привода подачи, кВт
GS-5S23 2.2
GS-6S23 3.75
Длина подающего стола 1300
Габариты станка (LxWxH), мм 3930 x 1280 x 1720
Вес станка, кг
GS-5S23 3200
GS-6S2 3700
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Пазовый стол – для надёжной фиксации заготовки
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Возможность увеличения мощности всех шпинделей
- Возможность увеличения мощности двигателя подачи
- Возможность установки универсального шпинделя
Модель GS-5S23 GS-6S23
Ширина заготовки, мм 30 – 230
Толщина заготовки, мм 10-125
Скорость подачи, м/мин 6-40
Минимальная длина обработки, мм 120
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 100 - 150
Диаметр инструмента на вертикальных шпинделях, мм 100 – 180
Диаметр инструмента на горизонтальных шпинделях, мм 100 - 180
Диаметр инструмента на последнем нижнем шпинделе, мм 100 –205
Мощность привода 1-го горизонтального шпинделя, кВт 5.5
Мощность привода вертикальных шпинделей, кВт
GS-5S23 7.5
GS-6S23 11
Мощность привода верхних горизонтальных шпинделей, кВт 5.5
Мощность привода последнего нижнего шпинделя, кВт 5.5
Мощность привода подачи, кВт
GS-5S23 2.2
GS-6S23 3.75
Длина подающего стола 1300
Габариты станка (LxWxH), мм 3930 x 1280 x 1720
Вес станка, кг
GS-5S23 3200
GS-6S2 3700
Четырехсторонние продольно-фрезерные станки Gau Jing серии GN для коротких деталей от 120мм
Особенности модели серия GN
Модель GN-5S23 GN-6S23
Ширина заготовки, мм 10 – 230
Толщина заготовки, мм 7-160
Скорость подачи, м/мин 6-60
Минимальная длина обработки, мм 120
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 125 - 160
Диаметр инструмента на вертикальных шпинделях, мм 100 – 180
Диаметр инструмента на горизонтальных шпинделях, мм 100 - 200
Диаметр инструмента на последнем нижнем шпинделе, мм 100 – 250
Мощность привода шпинделя, кВт 5,5 / 7,5
Мощность привода подачи, кВт
GN-5S23 3.75
GN-6S23 5,5
Длина подающего стола 1800
Габариты станка (LxWxH), мм
GN-5S23 3650x1930x1800
GN-6S23 4250x1930x1800
Вес станка, кг
GN-5S23 3600
GN-6S23 4100
- Скорость подачи до 60 м/мин обеспечивает высокую производительность
- Пазовый стол – для надёжной фиксации заготовки
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Возможность увеличения мощности всех шпинделей
- Возможность увеличения мощности двигателя подачи
- Возможность установки универсального шпинделя
Модель GN-5S23 GN-6S23
Ширина заготовки, мм 10 – 230
Толщина заготовки, мм 7-160
Скорость подачи, м/мин 6-60
Минимальная длина обработки, мм 120
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 125 - 160
Диаметр инструмента на вертикальных шпинделях, мм 100 – 180
Диаметр инструмента на горизонтальных шпинделях, мм 100 - 200
Диаметр инструмента на последнем нижнем шпинделе, мм 100 – 250
Мощность привода шпинделя, кВт 5,5 / 7,5
Мощность привода подачи, кВт
GN-5S23 3.75
GN-6S23 5,5
Длина подающего стола 1800
Габариты станка (LxWxH), мм
GN-5S23 3650x1930x1800
GN-6S23 4250x1930x1800
Вес станка, кг
GN-5S23 3600
GN-6S23 4100
